多功能手腕带在线测试仪的工作原理

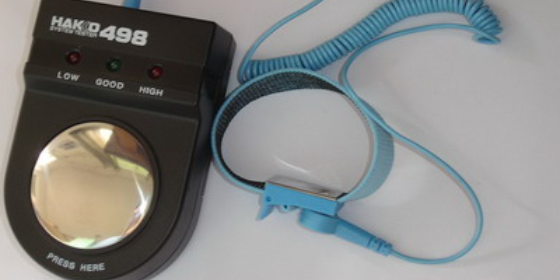

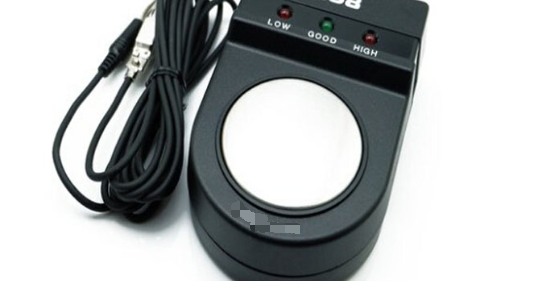

多功能手腕带在线测试仪是专门对防静电腕带内电阻阻值进行检测的装置。它是由单片机控制电路、高压电源的3种静电起电装置、非接触式静电电位传感器、信号放大电路、数据采集电路、键盘输人以及LED显示输出等部分组成。下面就多功能手腕带在线测试仪的工作原理作个简单的介绍。

多功能手腕带在线测试仪的测量装置控制电路是以单片机为核心部件，单片机通过键盘输人的初始值为标准控制高压源，充电装量和电晕配电装置供电。被测试样带电至一定电位后，按下测试键位将控制机械设备使高压源关闭并使式样接地，同时启动A/D转换器。然后利用多功能手腕带在线测试仪的非接触式静电传感器直接接触被测试样，由3种带电方式所得静电电位将被测材料上的静电衰减信号进行放大、滤波等处理后，经ND转换成单片机能够识别的数字信号送至单片机终端。单片机配合相应程序将所接收到的信号与键盘输人的参数进行对比，让控制逻辑单元判断并控制计时的关闭。再由LED显示出测得的静电衰减时间，从而实现多功能手腕带在线测试仪的功能。

多功能手腕带在线测试仪主要应用非接触式静电测量技术和单片机技术，通过单片机语言程序设计实现对静电从某一设定起始电位至另一电位衰减时间的精确测量。多功能手腕带在线测试仪能够模拟充电法、电晕喷电法、摩擦法3种主要的静电起电方法，可以在复杂环境下完成对防静电腕带的静电测试，保证手腕带的正常使用。
